[国企]温泉旅游城边坡支护工程施工图CAD
- 下载数量：0
- 上传日期：2021/9/13
- 附件大小：7.51MB
下载
添加收藏
wenku|16081
文件格式：rar
文件大小：7.51MB
本资料为：[国企]温泉旅游城边坡支护工程施工图CAD，格式为CAD，编制于2016年。
一、挡墙设计说明：
本图尺寸除高程以米计外，其余均以毫米计。
挡墙墙身及基础采用C20片石混凝土,片石混凝土中片石的数量不能大于15%,片石砼与墙身浆砌块石的接合面，应在片石砼中埋入直立块片石，以提高墙身的水平抗剪强度,墙背回填干砌片石。片石强度不低于MU30,要求平、纵、横三面均齿缝砌筑。
挡墙必须进行分段开挖，开挖长度不得大于10m，两段落间设伸缩缝或沉降缝，缝宽2cm，缝内填沥青麻絮。
在高出地面30cｍ以上，设置φ100PVC泄水孔，孔眼间距为200cｍ，上、下，左、右交错设置。下排泄水孔底部通铺一层30cｍ厚的粘土层，并夯实，以防水分渗入基础；泄水孔进入口部分设置粗粒(1～3)cm、碎石(5～6)cm反滤层，以防孔道淤塞。
墙背填料内摩擦角不小于35度，应选用透水性良好的材料。
在斜坡地段,趾部埋入一定深度和距地面水平宽度必须满足有关规定。

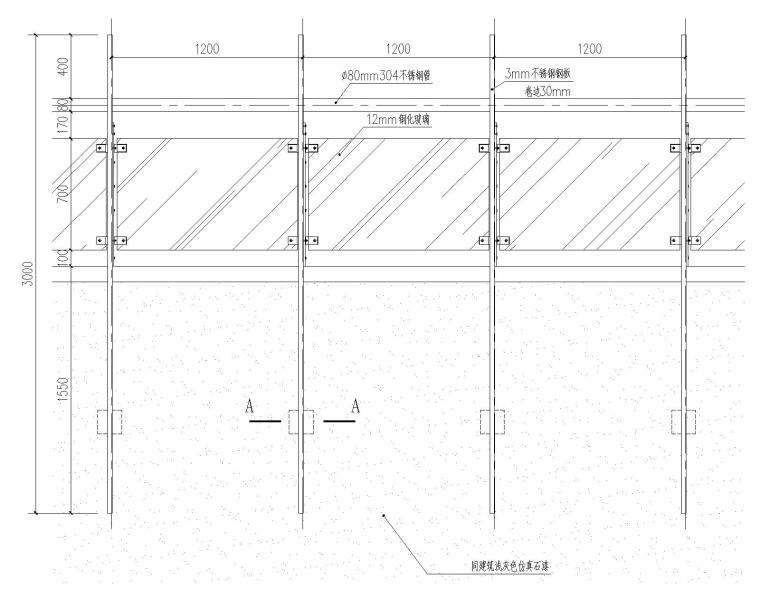

二、相关图片：
